冲端子高速冲床

冲端子高速冲床配件

1.通用变频器+调速轴马达

2.组合式气压离合器刹车器

3.动态平衡装置（重量选择式）

4.电子式凸轮开关

5.停止角度自动补正装置

6.电子式曲轴角度指示计

7.触摸屏（中文：简体字）

8.速度计

9.总计数器电子式8位数（触摸屏）

10.预置计数器 电子式8位数（触摸屏）

11.闭模高度显示器

12.计时器 7位数

13.电动式滑块调节装置

14.误送料插座（带切换开关）1个

15.张限停止用插座1个

16.微寸动

17.循环油控制组件

18.空气控制组件

19.材料给油装置（带电磁阀）

20.安全门（仅前面上下式）

21.马达逆转装置

22.全停止回路

23.操作柜（带滚动轮）本体操作盘

24.双手按钮（带1点CASE）

25.油温冷却装置

冲端子高速冲床可选配件

1.防震装置

2.精密凸轮夹式送料机

3.材料导轨（到工作端面）一个

4.下死点检知器

5.切断计数器（电子式6位数）2组

6.空气喷射器（带电磁阀）DC

7.落料斗

8.材料末端停止开关（近接式）

9.飞轮刹车

冲端子高速冲床参数

型式：MARX-60T

加压能力：600KN

行程：20/25/32/40 mm

冲程数：100-750/100-750/100-650/100-550 spm

闭模高度：220-300 mm

滑块调节量：80 mm

滑块尺寸：1130×500 mm

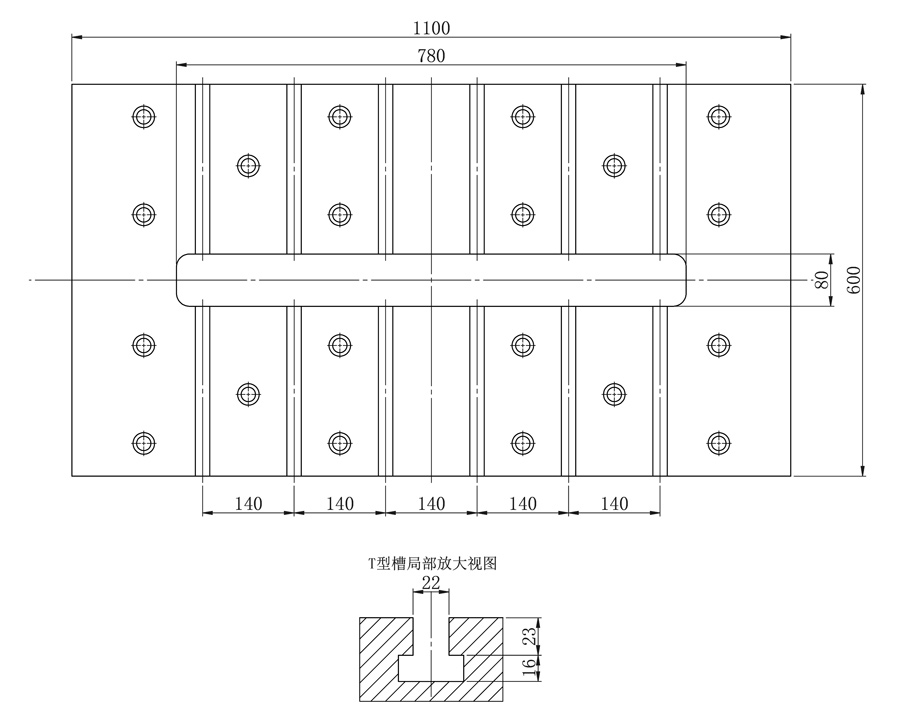

工作台面尺寸：1100×600 mm

工作台厚度：140 mm

工作台开口尺寸：800（上）×700（下）×100 mm

床台开孔尺寸：840×120 mm

主马达：22×4P kw

上模重量：MAX450 kg

总重量：14000 kg

外型尺寸：2840×3170×1540 mm


冲端子高速冲床结构

冲端子高速冲床冲压产品

冲端子高速冲床保养：

 1、经常保持中心柱，滑块导柱的干净，以及架模时保持模具底板无脏物，以确保平台的洁净避免划伤。 2、新机在使用1个月时，飞轮处加黄油（包括送料机），如果长时间没有加油，会导致飞轮内部磨损，影响机床的性能，以后每次保养时也需加（耐高温150℃以上的黄油） 

3、机台循环油的更换：新机在1个月内更换1次，以后每隔半年更换1次，保证机床的正常运行和精密度（32#机械油或美孚1405＃）

冲端子高速冲床使用方法：

1、开机前应将设置在控制面板上的调速电位器（W）调到最低点（O点）位置。

2、在总电源开关（DK）接通后，电源指示灯亮，相序指示灯也应亮，否则应检查相序是否正确。

3、用钥匙开关接通控制回路后断相。指示灯三只应同时亮，否则应检查，排除故障。

4、顺时针调整“调速”电位器，主电机带动飞轮启动，转速应平稳无震荡，无冲击等现象存在。

5、在接通主离合器过程中，应左右手同时操作。在正式冲压过程中应接通外控按键开关，并使调机按键开关处于复位状态，才能正式工作，否则送料开关和模具故障信号失控。

6、在正式冲制过程中，由于主电机的静差率随不同负荷有变化，故在冲制不同零件时，可用设置在控制板上的电磁记数器，对转速进行校正。
