c型高速冲床冲压件尺寸公差是多少

发布时间：2021-07-15 17:11

东莞豪辉机械是专业的c型高速冲床生产厂家，经过与日本技术的结合，创新研发出新一代的冲床。并提供c型高速冲床冲压件尺寸公差是多少和冲压件的产品供大家参考。

c型高速冲床冲压件尺寸公差范围

1. 一般冲裁刃口留修(直段)3MM,斜度1度。

2. 一般3MM以下的小孔(含3MM),冲裁刃口留修2MM,斜度1度对于其它标准有明确规定的,按照其它标准要求执行。

3. 产品材料厚度T<0.3或t>1.5时。

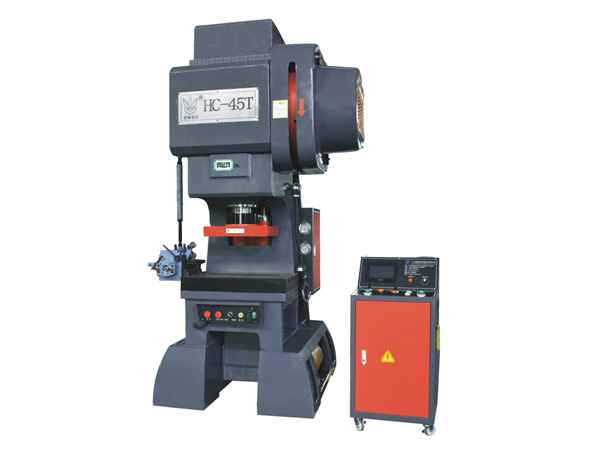

c型高速冲床设计图

什么是C型高速冲床

开式数控冲床：结构形状C型，一面是开放式。造价便宜、上下工件方便，方便大型钣金加工。开式冲床机身开口为敞开式，方便前后和左右方向送料。不足之处是：工位吨数低较大只能做到35吨，超过35吨位精度下降。

1.C型高速冲床优点：

一般使用在公称压力的左右，然因操作性，模具接近性良好，换模方便等有利因素，仍然受到广泛的喜爱，同时机器价格亦较为低廉，是目前冲压机械的主流。

2.C型高速冲床缺点：

C型高速冲床因机身并非对称，冲压时的反力会造成机身前后开口部变形，导致模具并行度恶化，是其较大缺点，因此但冲床能力约在300吨以下。

选择c型高速冲床公差标准的要求

1.冲床的公称压力必须大于冲压工艺力。但对工作行程较长的工序，不仅仅是只要满足工艺力的大小就可以了，必须同时考虑满足其工作负荷曲线才行。

2.C型高速冲床滑块行程应满足制件在高度上能获得所需尺寸，并在冲压工序完成后能顺利地从模具上取出来。对于拉伸件，则行程应在制件高度两倍以上。

3.冲床的行程次数应符合生产率的要求。

4.C型高速冲床的闭合高度、工作台面尺寸、滑块尺寸、模柄孔尺寸等都要能满足模具的正确安装要求，对于曲柄小型冲床，模具的闭合高度应在小型冲床的较大装模高度与较小装模高度之间。

怎么判断c型高速冲床公差标准实力

1.看冲床冲压工艺

1.1 根据要完成的冲压工艺的性质，生产批量的大小，冲压件的几何尺寸（包过厚度，是否要拉伸，样品的外形）和精度要求来确定：

1.2、中小型部裁件变曲件拉涤件生产,采用开式机械冲床。

1.3、在中型冲压件生产采用闭式结构形式的机械冲床。

1.4、小批量生产，大型厚板冲压件的生产采用液压机。

1.5、大批量生产或开头复杂零件的大量生产中，选用高速冲床或者多工位自动冲床。

2.看冲床的动力类型

没有说是传统冲床，还是气动精密冲床，还是高速冲床，价格相差好多

3.看高速冲床的外观

看是龙门还是开式的，外壳是铸件还是钢架的。

c型高速冲床标准功能配件

1. 双手可移动按钮澡作台

2. 切/寸动/安全-行程/连续行程

3. 润滑油冷却系统

4. 滑块平衡装置

5. 电动滑块调整装置

6. 数字式模高指示器(单位:0.01MM）

7. 自动强制循环润滑给油

8. 滑动平衡装置

9. 曲轴角度指示器(电子)

10. 逆转装置

11. 喷风装置

12. 空气源接头

13. 滑块八面滚柱轴承导向

14. 采用10点电子凸轮输出信号

15. 变频器
